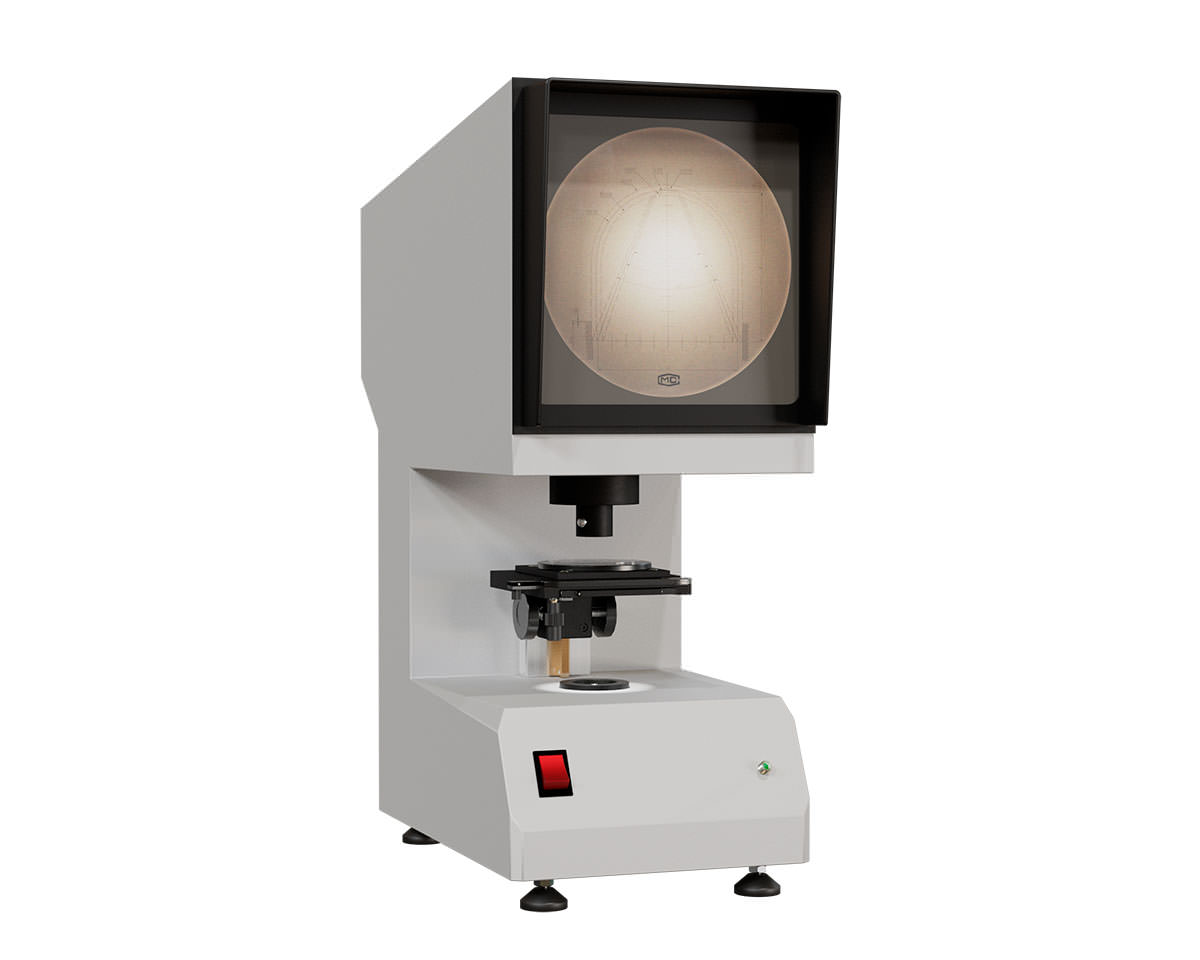

Проектор измерительный геометрический ПИГ-50

Проектор измерительный геометрический ПИГ-50 предназначен для визуального контролирования точности выполнения концентратора на металлических и пластиковых образцах, изготовленных по ГОСТ 9454. Проектор позволяет определить тип концентратора и правильность его выполнения при помощи проекционного экрана с нанесенными методом фотолитографии точными шаблонами стандартных надрезов. Благодаря удобным маховикам можно быстро отрегулировать расположение образца, перемещая рабочий столик в продольном, поперечном направлении и по вертикали, чтобы совместить проекцию надреза со шкалой. Спроецированное изображение V-образного (или U-образного) надреза, уже увеличенное в 50 раз, сопоставляется с шаблоном, что позволяет достичь ювелирной точности контроля.
